洁净室吊顶龙骨系统根据洁净厂房的特点设计，具有加工简单，组装及拆卸方便，便于洁净室建成后的日常维护工作。吊顶系统模块化设计，可塑性大，即可工厂化生产，又可以现场裁切，加工施工污染大大减少 ，且系统强度高，可在上面行走，特别适用于高洁净区域，如电子，半导体，医药行业。

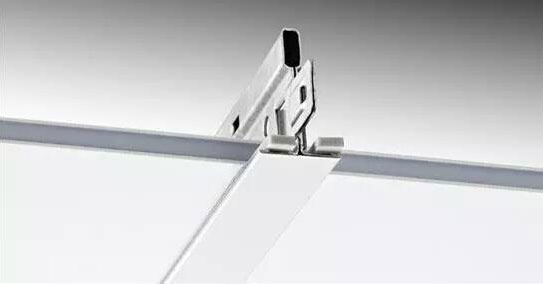

洁净室龙骨Tbar

2.接头：

1）连接件包括十字接头,T形接头, 转角接头,锌合金材料制作, 整个系统由螺纹紧固的连接成一个整体。

2）镀锌全丝吊杆, 带调整器可调整吊顶的高度, 通过夹子和螺母连接.

3）螺丝螺母均为镀锌材料

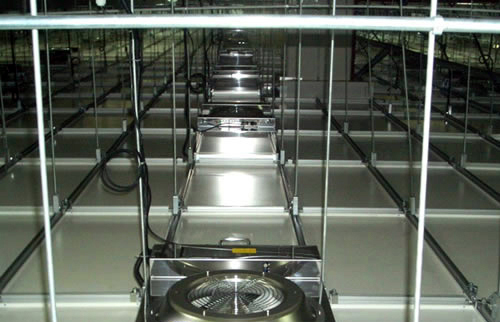

3.系统可扩充性：可方便的安装高效过滤器，FFU等。

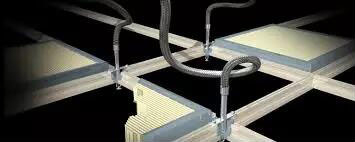

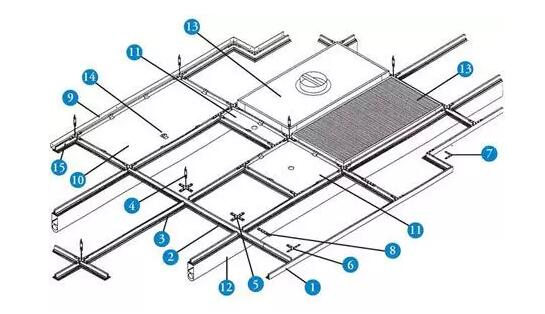

洁净室龙骨连接节点（洁净室吊顶示意图）

1.核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—吊顶龙骨预制—吊顶龙骨安装—吊顶龙骨水平调整—吊顶龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—吊顶龙骨压盖安装—吊顶龙骨水平调整

2、核对基准线

a.认真熟悉图纸，根据相关资料确认施工区域和十字基准线位置。

b.用经纬仪和雷射水平仪核对天花基准线。

3、核对基准标高线

a.根据地面或高架地板确定天花的标高。

4、吊杆预制

a.根据层高，计算出各天花高度所需吊杆的长度，然后进行切割加工。

b.加工后符合要求的吊杆再与方型调节器等配件预组。

6、吊杆安装:放样吊杆安装完毕后，根据吊杆的位置开始大面积的吊杆安装，通过凸缘止滑螺母固定于气密吊顶龙骨上。

7、吊顶龙骨预制

龙骨预制时，保护膜不可撕除，内六角螺丝需紧固，预组面积适中即可。

8、吊顶龙骨安装

将预制好的吊顶龙骨整体吊装上吊杆预组好的T型螺丝上，方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。

9、吊顶龙骨水平调整

当龙骨施工一片区域后，要进行龙骨的水平调整，用雷射水平仪和接收器进行调整，水平差不得高于吊顶标高2mm,不得低于吊顶标高。

10、吊顶龙骨定位

当龙骨安装一定区域后，需进行临时定位，用重锤矫正吊顶的中心与十字基准线，偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。
