制药厂的总体管线布置设计

文章来源 成都药厂设计装修 作者:四川华盛兴邦净化工程有限公司 时间:2020-05-29 17:36

一、制药厂的管线敷设方式

管线敷设方式一般包括直埋地下敷设、地沟敷设、架空敷设三种方式,具体介绍如下。



1、直埋地下敷设。适宜于有压力或自流管,特别对有防冻要求的管线多采用此方式。

优点:施工简单。

缺点:检修不便,占地较多。

埋设顺序一般从建筑物基础外缘向道路由浅至深埋设,如电讯、电缆、电力电缆、热力管道、压缩空气管道、煤气管道、上水管道、污水管道、雨水管道等。

埋设深度与防冻、防压有关。水平间距根据施工检修及管线间的影响、腐蚀、安全等决定。



2、地沟敷设。在进行连接各厂房单体的管线设计时,只要投资成本许可,多以地沟敷设为主。

优点:地沟敷设管路隐蔽,不占用空间位置,不影响厂区美观;与直埋敷设相比,管线的安装、检修较为方便;距离短,节省材料。

缺点:地沟的修建费用高、投资较大;管路安装、检修不如架空敷设方便;一般不适用于输送有腐蚀性及有爆炸性危险介质的管路有些管线不能同沟敷设;对直埋上下水管路和雨水、污水管路,以及直埋电缆的敷设都有一定的影响;不适宜于地下水位高的地区。



3、架空敷设。将管线架空于管线支架或管廊上。

低支架  2~2.5m;高支架4.5~6m;中支架2.5~3m。

优点:维修方便、节约投资,除消防上水、生产污水及雨水下水管外均能架空敷设。

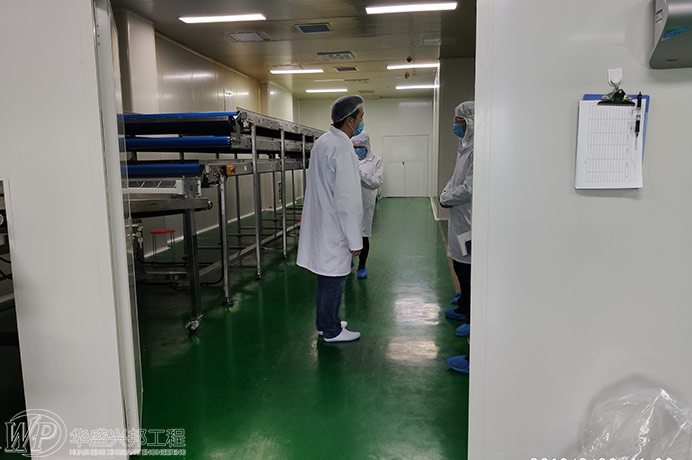

 制药厂

二、制药厂管线综合布置原则

1、制药厂管线布置应使管线之间及与建筑物之间在总图布置上相协调。

2、制药厂管线布置应短捷、顺直、适当集中,并与建筑物、道路的辅线相平行

3、干管宜布置在主要用户及支管较多的一边。

4、尽量减少管线间及与道路的交叉。当必须交叉时,宜成直角交叉。

5、制药厂管线应避开露天堆场及建、构筑物扩建用地。

6、架空管道跨越道路时离地面应有足够的垂直净距(>4.5m)。

7、地下管道不宜重叠埋设。

8、应尽可能将几种管线同沟或同架敷设,注意管线间相互影响,如煤气管与电力电缆。
