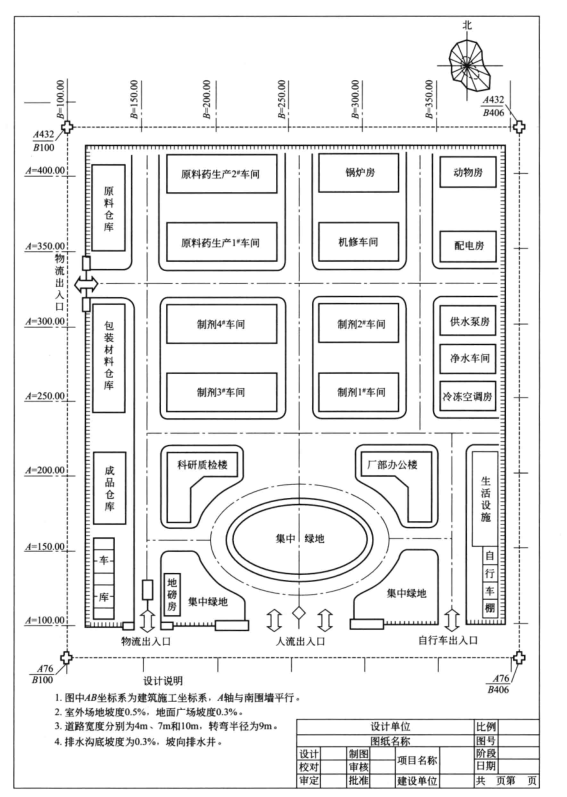

对制药厂厂区进行区域划分后，即可根据各区域的建筑物组成和性质特点进行总平面布置。图1为某药厂的总平面布置图，制药厂厂址所在位置的全年主导风向为东南风，因此，办公区、生活区均布置在东南上风处，多种制剂车间布置在原料药生产区的上风处，而原料药生产区则布置在下风处。库区布置在厂区西侧，且原料仓库靠近原料药生产车间，包装材料仓库和成品仓库靠近制剂车间，以缩短物料的运输路线。全厂分别设有物流出入口、人流出口和自行车出入口，人流、物流路线互不交叉。在办公区和正门之间规划了3片集中绿地，出入厂区的人流可在此处集散，并使人有置身于园林之感。制药厂厂区主要道路的宽度为10m，次要道路的宽度为4m或7m，采用发尘量较少的水泥路面。制药厂绿化设计按GMP的要求，以不产生花絮的树木为主，并布置大面积的耐寒草皮，起到减尘、减噪、防火和美化的作用。

图1中的AB坐标系为建筑施工坐标系，A轴与南围墙平行。在总平面布置中，为准确标定建（构）筑物的位置，常采用地理测量坐标系或建筑施工坐标系。

（1）地理测量坐标系 又称为XY坐标系，这是国家测绘局规定的坐标系，该坐标系以南北向增减为X轴，东西向增减为Y轴。在XY坐标系中作间距为50m或100m的方格网，并标定出厂址和各建筑物的地理位置。

（2）建筑施工坐标系 若制药厂厂区和建筑物的方位不是正南正北方向，即与地理测量坐标网不是平行的，而存在一定的方位角此时，用地理测量坐标网对厂区或建筑物进行定位，就必须经过繁琐的换算，很不方便为减少厂区和建筑物定位时的麻烦，总平面设计常采用与厂区和建筑物方位一致的建筑施工坐标系。建筑施工坐标系的坐标轴分别用A和B表示，故又称为AB坐标系。在AB坐标系中作间距为50m或100m的方格网，并标定出厂址和各建筑物的地理位置。由于AB坐标系以厂区或建筑物的方位为坐标轴，故在确定厂区和建筑物的位置时可避免繁琐的换算，并给现场施工放线带来了方便。

图1
