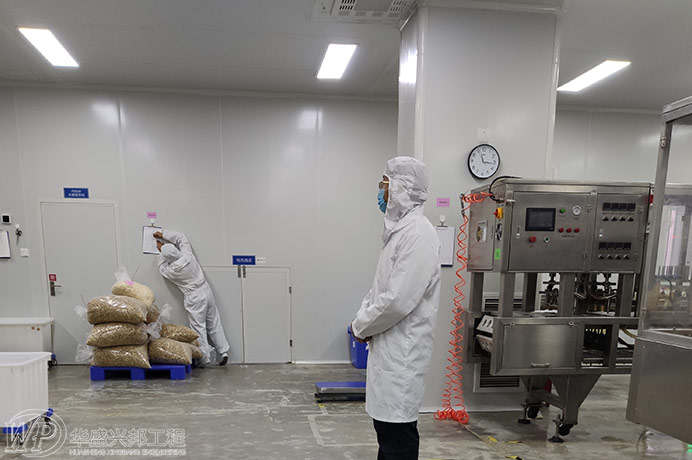

洁净室,亦称为无尘室或清净室,也叫洁净车间,无尘室。是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。
洁净室的分类
1.乱流式:即空气由空调箱经风管与洁净室内之空气过滤器(HEPA)进入洁净室,并由洁净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级1,000-100,000级。 其优点:构造简单、系统建造成本,洁净室之扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高洁净室等级。 缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之洁净度,往往须耗时相当长一段时间。
2.层流式:层流式空气气流运动成一均匀之直线形,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风,此型式适用于洁净室等级需定较高之环境使用,一般其洁净室等级为Class1-100。其型式可分为二种:
(1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。 优点:构造简单,运转后短时间内即可变成稳定。 缺点:建造费用比乱流式高,室内空间不易扩充。
(2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之洁净度,在制程中或工作人员所产生的尘埃可快速排出室外而不会影响其它工作区域。 优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。 缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。
3.复合式:复合式为将乱流式及层流式予以复合或并用,可提供局部超洁净之空气。
(1)洁净隧道:以HEPA或ULPA过滤器将制程区域或工作区域100%覆盖使洁净度等级提高至10级以上,可节省安装运转费用。此型式需将作业人员之工作区与产品和机器维修予以隔离,以避免机器维修时影响了工作及品质,ULSI制程大都采用此种型式。洁净隧道另有二项优点:弹性扩充容易;维修设备时可在维修区轻易执行。
(2)洁净管道:将产品流程经过的自动生产线包围并净化处理,将洁净度等级提至100级以上。因产品和作业员及发尘环境相互隔离,少量之送风即可得到良好之洁净度,可节省能源,不需人工的自动化生产线为最适宜使用。药品、食品业界及半导体业界均适用。
(3)并装局部洁净室:将洁净室等级10,000~100,000之乱流洁净室内之产品制程区的洁净度等级提高为10~1000级以上,以为生产之用;洁净工作台、洁净工作棚、洁净风柜即属此类。 另外还有洁净工作台和洁净工作棚等。
洁净室的构成
洁净室的一般构成包括:
(1)天花板系统:包括吊杆、纲梁、天花板格子梁。
(2)空调系统:包括空气舱、过滤器系统、风车等。
(3)隔墙板:包括窗户、门。
(4)地板:包括高架地板或防静电舒美地板。
(5)照明器具:包括日光灯、黄色灯管等。
