成都暖通空调设计之风机、风道与附件

文章来源 成都暖通空调设计公司 作者:成都净化工程公司 时间:2019-12-30 16:30

风机和风道是暖通空调系统的重要组成部分,没有风机和风道,就根本没有空调,下面成都暖通空调设计公司就介绍下暖通空调设计之风机、风道与附件。


一、暖通空调风机的选用

1.暖通空调风机的类型

常用的风机共有三种:离心风机、轴流风机和贯流风机。

离心式风机具有风压高、噪音低的特点,一般用于中压或高压送风系统。通风机的选择要使风机在接近最高效率点工作。

轴流风机占地面积小,便于维修,但风压低、噪声较高,一般用于噪声要求不高、空气处理室阻力较小的大风量系统,纺织厂多采用轴流式风机。

贯流风机一般用在风机盘管上。

2.暖通空调风机的使用

集中空调器的风机位置分为吸入式和压入式。吸入式可以使通过处理设备的气流比较均匀,但是通风机的散热会使处理后的空气产生温升,减小送风温差

压入式系统处理后的潮湿空气不通过风机,对电机有利。但压入式的风机不能用于二次回风系统。为使通过处理设备的气流均匀,风机出口应有均匀导流措施。



二、暖通空调的风管

1.风管的材料

风管材料有涂漆薄钢板、镀锌薄钢板、玻璃钢、塑料、钢筋混凝土或砖砌风道。

2.暖通空调风管的形状

一般为圆形或矩形。圆形风管强度大、耗钢量小,但占有效空间大;矩形风管占有效空间较小、易于布置、明装较美观,空调工程多采用矩形风管。矩形风管的宽高比宜在4以下。高速风管宜采用圆形螺旋风管。

3.暖通空调风管的尺寸

风管的尺寸应按《全国通用通风管道计算表》规定的尺寸选用,便于配置标准阀门与配件。钢板风管的尺寸以外径或外边长为准,其他材料的风管以内径或内边长为准。

4.风管的控制风速

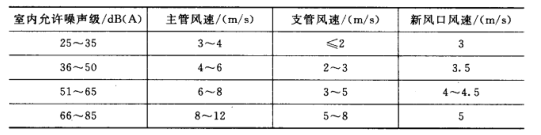

风速控制主要考虑噪声的影响。一般空调系统均采用低速风管,其参考风速如表1所示。

成都暖通空调设计公司

高速风系统的干管可采用12~30m/s的风速,支管控制风速与低速系统相同。

5.暖通空调风管的布置

风管应布置整齐、美观和便于检修,注意与其他管道的协调。弯管的中心曲率半径要大于其风管直径或边长,一般采用1.5~1.5倍直径或边长。大断面风管可以作导流叶片。

风机出口宜顺风机叶片转向接弯管,当安装有困难时弯管内应设导流叶片。



三、暖通空调风管阀门

风管阀门按其用途可分为手动调节阀、防火调节阀、自动调节阀、防火阀、止回阀等。如在设计计算时系统不平衡或维修时需要关断,可设手动调节阀,包括插板阀、多叶对开调节阀、三通阀、蝶阀等。如果分支管路计算风压不平衡率在10%~15%以内,可不设调节阀。风机出口、回风入口、新风入口应设调节阀。在需设防火阀处可用防火调节阀替代一般调节阀。自动调节阀主要用于新风、一次回风和二次回风的自动调节。在风管穿越防火分区隔断处、风机房、空调机房进出风管上要设防火阀。排风管出口处宜设止回阀。



四、新风入口

1.新风进口位置

进口位置应设在室外清洁的地点,在使用季节的主要风向上进风口应在排风口的上风侧,且进风口应低于有害物的排风口。如果进风口和排风口在同一侧,当距离小于等于20m时,排风口宜比进风口高6m或6m以上,当间距大于20m时,进风口与排风口可以在同一高度。进风口的底部距室外地面不宜低于2m,布置在绿地上时,不宜低于1m。进风口宜设在建筑物的背阴处,尽量避免设在屋顶和西墙上。

2.新风口的安装要求

进风口应设固定百叶窗以防雨水进入,在多雨的地区,应采用防雨百叶窗百叶窗应设金属网。过渡季使用大量新风的集中式系统新风口应按最大新风量确定。
