生物制药工厂设计装修中的建筑结构知识

文章来源 成都药厂设计装修 作者:成都制药工厂设计 时间:2020-01-13 16:26

药厂设计是一项非常复杂的工程,它由多个学科组合而成,而建筑学只是药厂设计最基础的部分,下面笔者就谈下生物制药工厂设计装修中的建筑结构知识。



一、建筑构造组成建筑物的构件有:地基、基础、墙、柱、梁、楼板、屋顶、地面、楼梯、门、窗及天窗等。

1地基建筑物的下面,支撑着建筑物重量的全部土壤称为地基。若土壤具有足够的强度和稳定性,可直接砌置建筑物,这种地基称为天然地基。反之,须经人工加固后的土壤称为人工地基。人工加固土壤的方法有换土法、桩基(钢、钢筋混凝土桩)法、水泥灌浆法等。



2基础基础是建筑物的下部结构,埋在地面以下。它的作用是支撑建筑物,并将它的荷载传到地基上去。基础的材料有砖、毛石、混凝土、毛石混凝土和钢筋混凝土等。设备的基础材料通常用混凝土或钢筋混凝土。

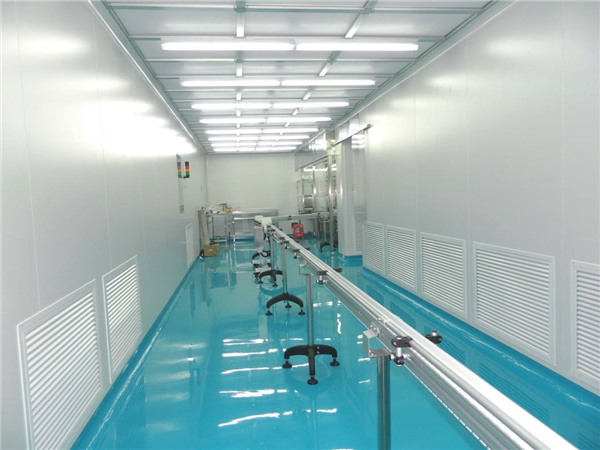

   生物制药工厂设计装修

3墙按材料分为:普通砖墙、空心砖墙、彩板墙、石墙、混凝土墙及钢筋混凝土墙等。按墙的位置可分为外墙和内墙。按使用情况可分为承重墙、不承重墙、隔墙、防火墙及防爆墙等。承重墙承受屋顶、楼板等上部的荷载,并将荷载传递给基础。不承重墙起围护、分隔、保温、隔热、隔音等作用。防火墙把生产部分与引火部分隔离。防火墙常用砖混凝土或钢筋混凝土等制造。防爆墙的材料可用砖或钢筋混凝土制成,防爆砖墙用厚37cm24cm的配筋砖墙和20cm以上的钢筋混凝土墙。



4柱是建筑物中垂直受力的构件,靠柱传递荷载到基础上去。制药工厂中常用的是钢筋混凝土柱、钢柱。按柱的截面形状分为圆形、方形、矩形、工字形等。按柱所处的位置可分为外柱及内柱。



5梁是建筑物中水平受力构件,它与承重墙、柱等垂直受力构件组合成建筑结构的空间体系。梁不仅起着承受荷载和传递荷载的作用,而且起着联系各构件的作用,增加建筑物的刚性和整体性。梁有屋面梁、楼板梁平台梁、过梁圈梁、连系梁、基础梁及吊车梁等



6楼板楼板是将建筑物分层的水平间隔它的上表面为楼面、底面为下层的顶棚(天花板)。钢筋混凝土楼板是制药工厂车间常用的楼板。有时为了满足工艺设备布置的要求,需要在楼板上开孔,应预先留出。



7屋顶屋顶的作用主要是保护建筑物的内部,防止雨雪及太阳辐射的侵入,使雨雪水汇集并排出,保持建筑物内部的温度等屋顶是由承重结构(梁、屋架梁、屋架、条等)和围护结构(屋面板、保温层、防水层等)所组成。屋顶的形式可分为平顶、单坡、双坡、多坡、拱顶及各种壳体等。



8地面地面是厂房建筑中的一个重要组成部分,由于车间生产及操作的特殊性,有时要求地面防爆、耐酸碱腐蚀、耐高温等,同时还有卫生、洁净及安全方面的要求



9门按材料可分为木门、铁门、钢骨架木门、洁净门等按开关的方式分为开关门、推拉门、弹簧门、升降门和折叠门等按用途分为普通门、车间大门、防火门及疏散用门等。防火门向外开,其他一般向内开。门的数目和大小取决于建筑物的用途、使用上的要求、人的通过数量和出入货物的性质与尺寸、运输工具的类型以及安全疏散的要求等。

10为了保证建筑物采光和通风的要求,通常都设置侧窗,只有在特殊情况下才采用人工采光和机械通风。



11楼梯楼梯是多层房屋中垂直方向的通道,按使用的性质可分为主要楼梯、辅助楼梯和消防楼梯。按制造材料可分为木楼梯、钢楼梯和钢筋混凝土楼梯。考虑到人的上下及物体通过的要求,楼梯的宽度一般不小于1.2m和不大于2.2m楼梯的坡度一般为30°楼梯踏步高度为150180mm,踏步宽度为270320mm



二、建筑物的结构生物制药工厂建筑物的结构分为混合结构、钢筋混凝土结构和钢结构等。

1钢筋混凝土结构其优点:强度高、耐火性好,不必经常进行维护和修理,与钢结构比较可以节约钢材;缺点是自重大,施工比较复杂。

2钢结构钢结构房屋的主要承重结构件如屋架、梁柱等都是用钢材制成的。优点是制作简单、施工较快;缺点是金属用量多,须经常进行维修保养。

3混合结构混合结构一般是指用砖砌的承重墙,而屋架和楼盖则用钢筋混凝土制成的建筑物。这种结构造价比较经济,能节约钢材、水泥和木材



三、建筑物的视图表达建筑物正面外形的主视图称为正立面图,侧视图称为左侧立面图或右侧立面图。将正立面图或侧立面图画成剖视图时,一般将垂直的剖切平面通过建筑物的门、窗,这种立面上的剖视图称为剖面图建筑物的俯视图一般都画成剖视图,这时水平的剖切平面也是通过建筑物的门、窗,这种俯视图上的剖视图称为平面图。图样表达了厂房建筑内部和外部的结构形状,按建筑制图标准规定,视图包括平面图、立面图、剖面图、详图等。
