制药厂车间布置设计既要考虑车间内部各区域之间的协调，又要考虑车间与厂区的供水、供电、供热（蒸汽）和管理部门之间的协调，使之密切配合，成为一个有机的整体。

 设备布置的任务主要是确定工艺设备的空间位置以及管道、电气仪表管线的走向和位置，从而为进一步确定建筑物的平面尺寸和立面尺寸提供依据。

一、设备排列顺序

设备应尽可能按照工艺流程的顺序进行布置，要保证水平方向和垂直方向的连续性，避免物料的交叉往返。为减少输送设备和操作费用，应充分利用制药厂厂房的垂直空间来布置设备，设备间的垂直位差应保证物料能顺利进出。一般情况下，计量罐、高位槽、回流冷凝器等设备可布置在较高层，反应设备可布置在较低层，过滤设备、贮罐等设备可布置在最底层。多层制药厂厂房内的设备布置既要保证垂直方向的连续性，又要注意减少操作人员在不同楼层间的往返次数。

二、设备排列方法

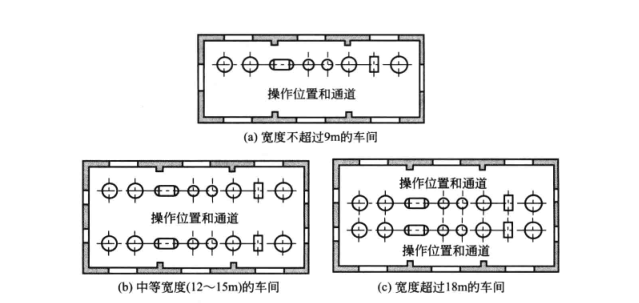

设备在制药厂厂房内的排列方法可根据制药厂厂房宽度和设备尺寸来确定。对于宽度不超过9m的车间，可将设备布置在制药厂厂房的一边，另一边作为操作位置和通道，如图1（a）所示。对于中等宽度（12～15m）的车间，厂房内可布置两排设备。两排设备可集中布置在厂房中间，而在两边留出操作位置和通道，如图1（b）所示。也可将两排设备分别布置在厂房两边，而在中间留出操作位置和通道，如图1（c）所示。对于宽度超过18m的车间，可在厂房中间留出3m左右的通道，两边分别布置两排设备，每排设备各留出1.5～2m的操作位置。

图1

三、操作间距

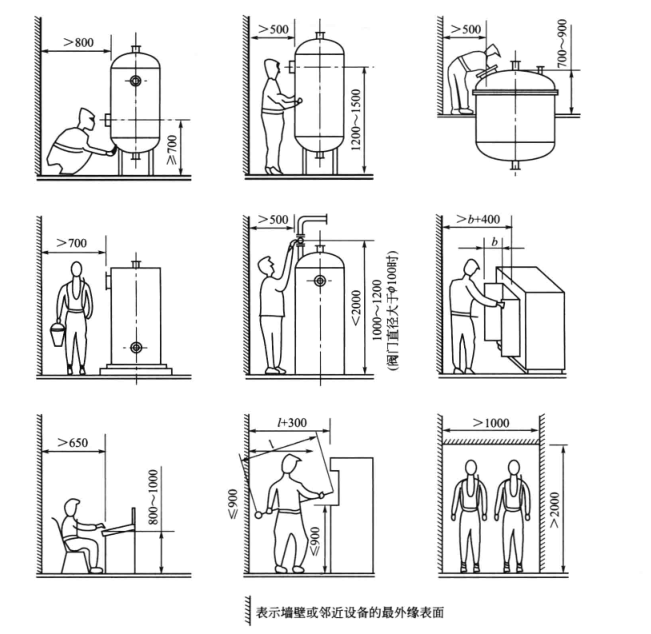

在布置设备时，不仅要考虑设备自身所占的位置，而且要考虑相应的操作位置和运输通道。有时还要考虑堆放一定数量的原料、半成品、成品和包装材料所需的面积和空间。操作人员操作设备所需的最小距离如图2所示。

图2

四、安全距离

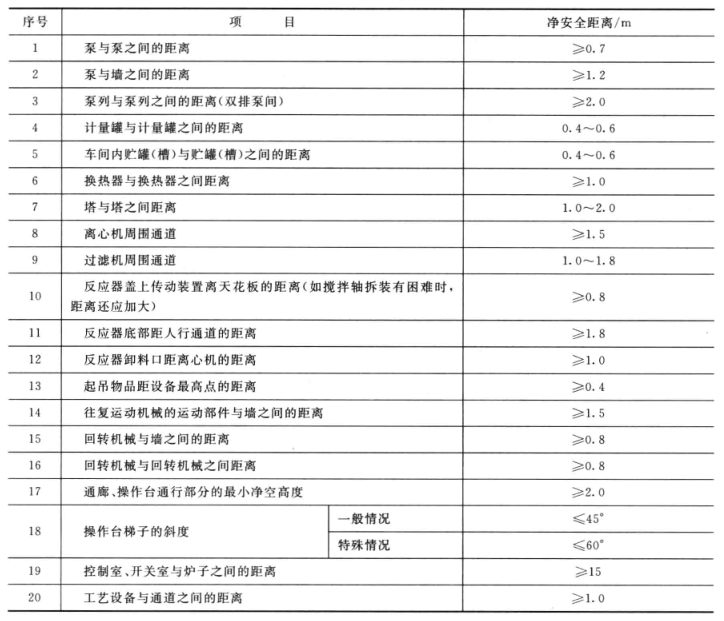

设备与设备之间以及设备与建筑物之间还应留有一定的安全距离。安全距离的大小不仅与设备的种类和大小有关，而且与设备上连接管线的多少、管径的大小以及检修的频繁程度等因素有关。设备的安全距离目前尚无统一规定，对于中小型车间内的设备布置，设备的安全距离可参考下表。

图3

此外，相同设备、同类型设备以及性质相似的设备应尽可能几种布置在一起，以便集中管理，统一操作。
